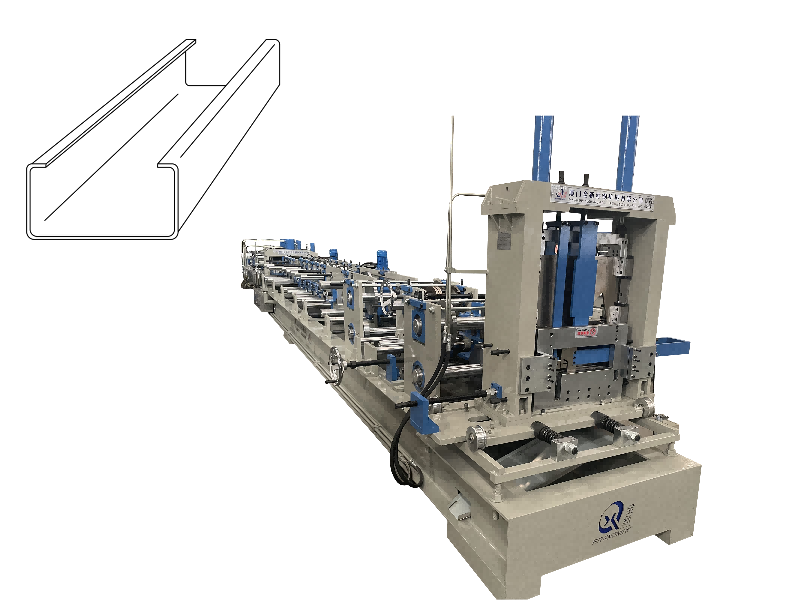

C Aşık Şekillendirme Makinesi

Makine Özellikleri ve Avantajları

Bu, 18-25 m/dak şekillendirme hızına sahip, hem hafif hem de ağır hizmet uygulamalarına uygun, tam otomatik bir sürekli rulo şekillendirme makinesidir.

Çoklu profil spesifikasyonları oluşturmak için otomatik profil değiştirme sistemi kullanır ve esnek çalışma için çevrimiçi esnek delme sistemini entegre eder.

İsteğe bağlı kesim öncesi/kesim sonrası prosesler: Çok spesifikasyonlu üretim için ön kesim mevcuttur, bu sayede takım değiştirme maliyetlerinden ve zamandan tasarruf sağlanır; kesim sonrası kesim daha az spesifikasyon için mevcuttur ve bu da profil kalitesini önemli ölçüde artırır.

CE sertifikalı, Avrupa kalite standartlarını karşılayan ve birden fazla patente sahip; Hızlı teslimat için popüler modeller stoklarımızda mevcuttur.

Endüstriyel sınıf bilgisayar hareket kontrol sistemi ve akıllı dijital işletim arayüzü ile donatılmış bu makine, kullanıcı dostu bir tasarıma, basit kullanıma, istikrarlı performansa, güvenilir kaliteye ve estetik açıdan hoş ve ekonomik bir tasarıma sahiptir.

İşlenmemiş içerikler

Malzeme: Soğuk haddelenmiş/sıcak haddelenmiş çelik, galvanizli çelik

Kalınlık: 1,0-3,0 mm

Verim Gücü: 235-350MPa

Genişlik: Profil gereksinimlerine göre özelleştirilmiş

Parametreler

Açıcı: 5T

Besleme Masası

Tesviye Cihazı

Delme Cihazı: Profil gereksinimlerine göre özelleştirilmiş

Şekillendirme Hızı: 18-25m/dak

Güvenlik Kapağı: Opsiyonel

Kesim Sonrası Cihaz

Çıkış Sistemi:

Manuel Destek/Otomatik İstifleyici (İsteğe Bağlı); İstifleme Yönü: Yatay/Dikey (Opsiyonel)

Hidrolik Sistem delme ve kesme sonrası sistemler için güç sağlar

Elektrik Kontrol Sistemi: Mitsubishi/Siemens/AMS (İsteğe bağlı/gerektiğinde özelleştirilmiş)

Özellikler

Şekillendirme makinesi, kişiselleştirilmiş kişiselleştirmeyi destekleyen yepyeni A Sınıfı kaliteli bir makinedir. Temel özellikler sabittir:

Operatör Sayısı: 1-2 kişi

Güç Kaynağı: 220V/380V/415V/460V, 50/60Hz, 3 fazlı (Gerektiğinde özelleştirilmiş)

Ekipman Ağırlığı: Yaklaşık 12 ton Dış Boyutlar: Yaklaşık 25 × 2,5 × 1,8 m (Uzunluk × Genişlik × Yükseklik)

Konteyner Yükleme Gereksinimleri: Tipik olarak bir adet 40 ft'lik konteyner gerektirir

Renk: Standart mavi/gri (talep üzerine özelleştirilebilir)

Menşei: Xiamen, Çin

Ambalaj: Standart ihracat koruyucu ambalajı

Şekillendirilmiş Şekil: Profil çizimlerine ve müşteri gereksinimlerine göre özelleştirilmiş

Üretim Süreci Akışı

Ekipman, kesme teknolojisine bağlı olarak kesim öncesi ve kesim sonrası işlemlere ayrılmıştır. Yalnızca kesme adımlarının sırası farklılık gösterir; diğer tüm süreçler aynıdır. Her ikisi de otomatik/pasif açmayı destekler:

Ön Kesim Süreci: Bobin açma makinesi → Besleme kılavuzu → Tesviye sistemi → Delme cihazı → Sabit uzunlukta ön kesme → Soğuk bükme şekillendirme sistemi → Çıkış (Manuel destek/Otomatik istifleyici, isteğe bağlı)

Kesim Sonrası İşlem: Bobin açma makinesi → Besleme kılavuzu → Tesviye sistemi → Delme cihazı → Soğuk bükme şekillendirme sistemi → Hidrolik sabit uzunlukta son kesim → Çıkış (Manuel destek/Otomatik istifleyici, isteğe bağlı)

Şekillendirilmiş Özellikler ve Bobin Genişliği

1,0-3,0 mm arasında değişen kalınlıklarda, 80 mm, 100 mm, 120 mm, 140 mm, 160 mm, 180 mm, 200 mm, 220 mm, 240 mm ve 250 mm dahil olmak üzere çeşitli standart C şekilli çelik şekillendirme özellikleri sunuyoruz. Bazı özellikler standart konfigürasyonlardır, bazıları ise isteğe bağlıdır.

19 mm, 219 mm, 253 mm, 286 mm, 319 mm, 353 mm, 386 mm, 320 mm, 453 mm ve 486 mm dahil olmak üzere çeşitli bobin genişlikleriyle uyumludur.

Üretim Hattı Düzeni

Üretim hattının toplam uzunluğu yaklaşık 25 m'dir. Sırasıyla bir açıcı, besleme ünitesi, tesviye cihazı, delme cihazı, soğuk bükme şekillendirme sistemi, kesme cihazı ve bitmiş ürün destek platformundan oluşur. Bir hidrolik istasyon ve elektrik kontrol kabini ile donatılmıştır. Her bileşenin sabit bir düzen boyutu vardır.

Bitmiş Ürünlerin Uygulama Senaryoları

Bitmiş C-şekilli çelik, çelik yapı binalarının aşıklarında ve duvar kirişlerinde yaygın olarak kullanılır ve ayrıca hafif çatı makasları ve destekleri halinde birleştirilebilir;

Hafif sanayi makine imalatında kolon, kiriş, mesnet gibi bileşenlerde de kullanılabilir;

C-şekilli çeliğin çevre dostu, sağlam ve dayanıklı olması, ekonomik, kurulumu kolay ve estetik açıdan hoş olması gibi özellikleri nedeniyle ilgili çelik yapı malzemelerinin uygulama kapsamı genişlemeye devam etmektedir.

Metal aşık makinemiz sıcak daldırma çeliği, Q235 çeliği, Q345 çeliği ve hatta 550Mpa sert çelik bobini şekillendirebilir. Beenew makineleri, alıcının işleme çeliği malzeme performansına, gerekli hıza, son aşık hassasiyetine ve diğer özel ihtiyaçlara göre çelik aşık makinesi üretecektir.

Metal C şekli yapma makineleri için üç popüler kesme stili vardır:

Birincisi, evrensel kesim, kesme bıçakları zamanından tasarruf etmek için iyidir ve boyutu değiştirilebilir aşık makineleri için uygundur, bir set aşık yapma makinesi birçok boyutta aşık üretebilir ancak yalnızca bir set evrensel kesme bıçağı tüm ihtiyaçları karşılayabilir.

İkincisi, uçan kesim, çelik C şekli şekillendirme makinesinin hat hızını arttırmak için iyidir, aşık kesimi sırasında hattın durmasına gerek yoktur.

Üçüncüsü, Hidrolik durdurma kesmesi, çelik aşık yapma makineleri için normal tasarım stili, daha iyi üretim maliyeti ve istikrarlı performanstır.

Böylece tüm alıcılarımız bütçelerine göre uygun tasarımları seçebilmektedir. Galvanizli galvanizli c aşık şekillendirme makineniz hakkında daha profesyonel öneri için şimdi bizimle iletişime geçmekten memnuniyet duyarız.

SSS

C ve z aşık makinesi nedir?

Çelik aşık makinesi, galvanizli veya soğuk haddelenmiş çelik şeritlerden besleme, delik delme, bükme ve kesme işlemleriyle sürekli olarak C şekilli çelik kanallar üreten ekipmandır.

Bu aşık makinesi tam otomatiktir ve kullanıcı dostu HIM ekranıyla kullanımı kolaydır. Bir adet açıcı, sac kılavuzlama, metal şerit tesviye, ekipman rollforming bölümü, PLC kontrol sistemi, Hidrolik kesim, toplama masasından oluşur.

Başlıca avantajları, güzelce özelleştirilmiş tasarımlar, güçlü gövde çerçevesiyle kolay ve istikrarlı çalışmadır.

C aşık nedir?

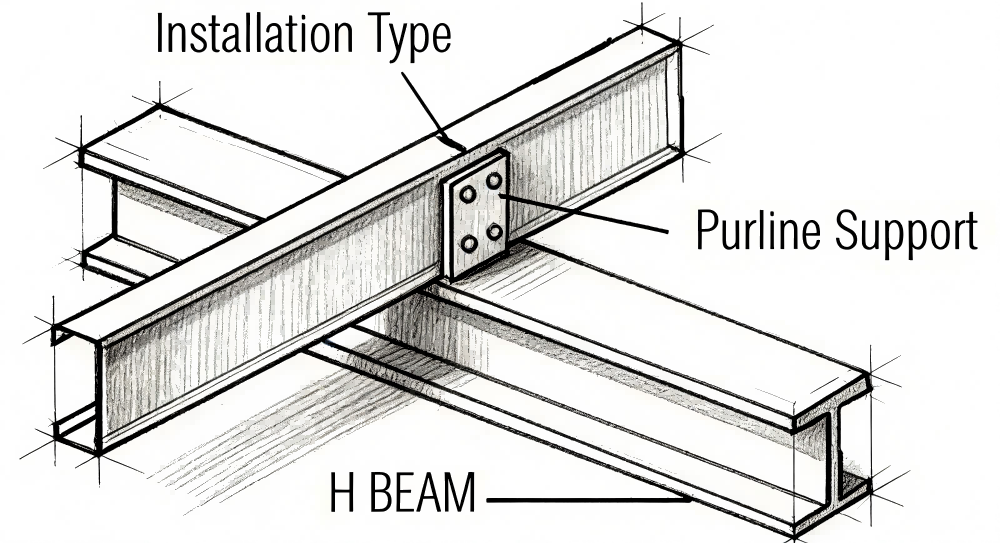

C aşıkları veya Cee aşıkları, bir bina kabuk yapısının çatı ve duvar kirişlerini oluşturmak üzere tasarlanmış C şeklinde kesitli, yatay kirişlere sahip bir aşıktır.

Çatı kaplama levhaları ile bina arasında yer alırlar ve levhanın sağlam bir şekilde tutturulmasını ve güvenli bir yer olmasını sağlamak için bir destek görevi görürler.

C şeklindeki aşıkların avantajı hafif olması, kurulumu ve taşınması kolaydır.

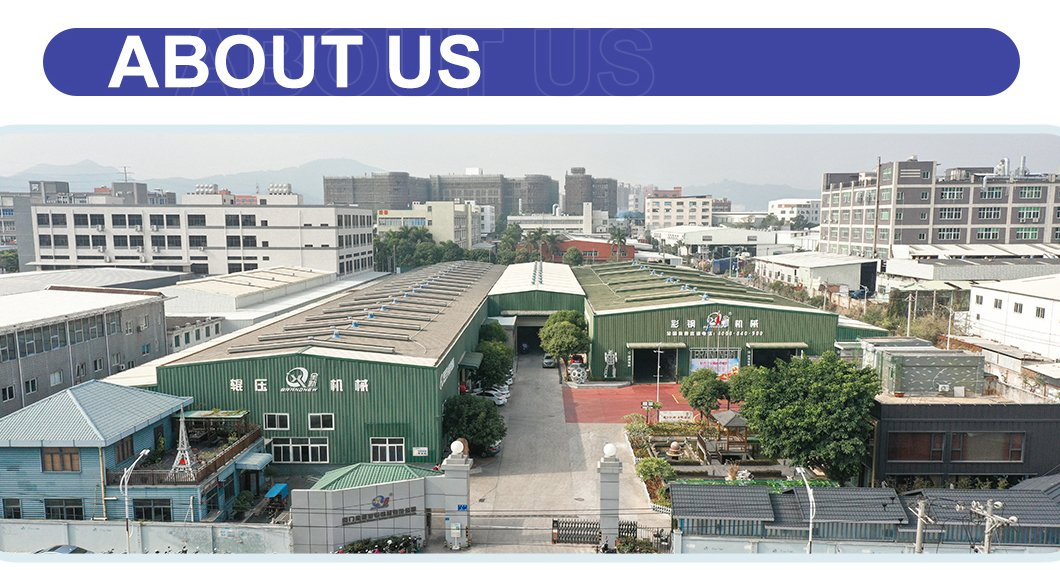

Hakkımızda
