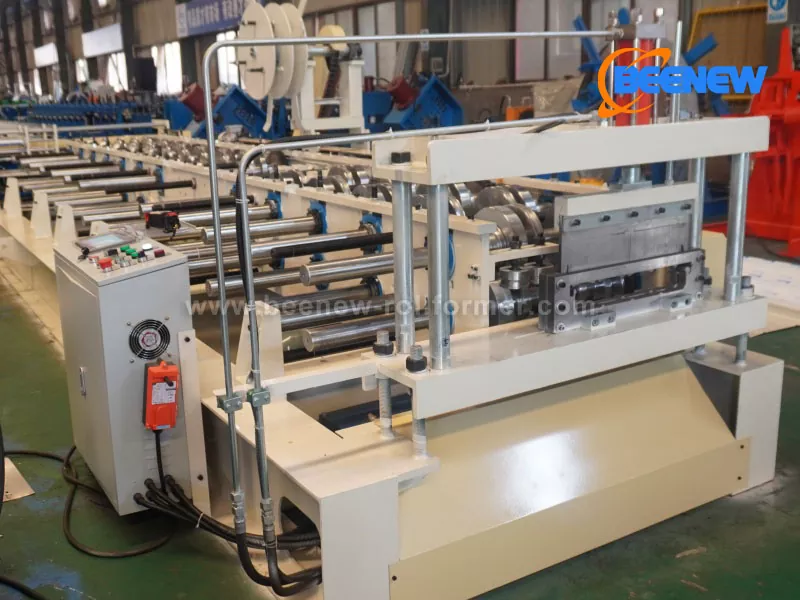

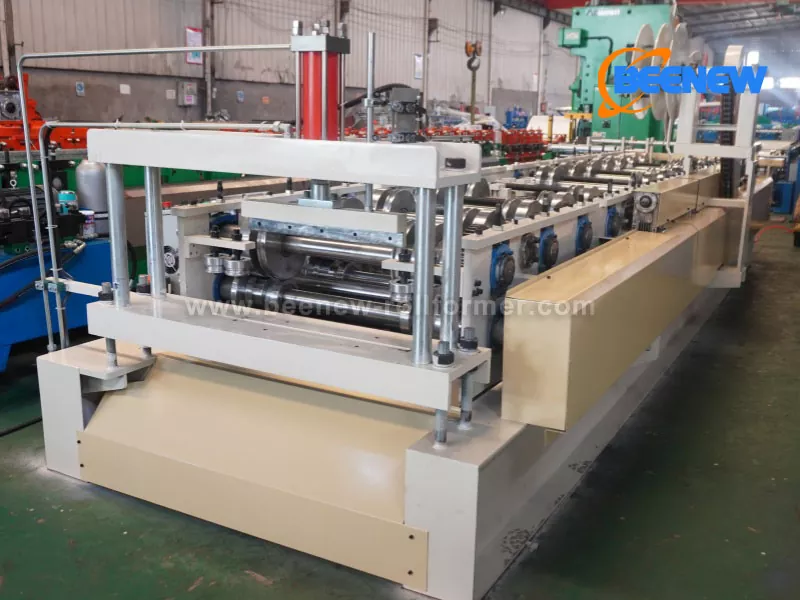

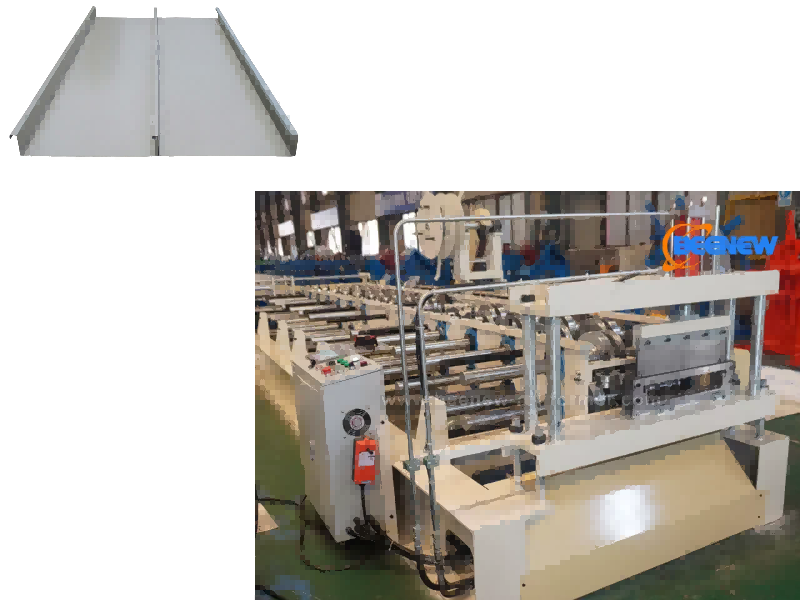

Ayakta Dikiş Şekillendirme Makinesi

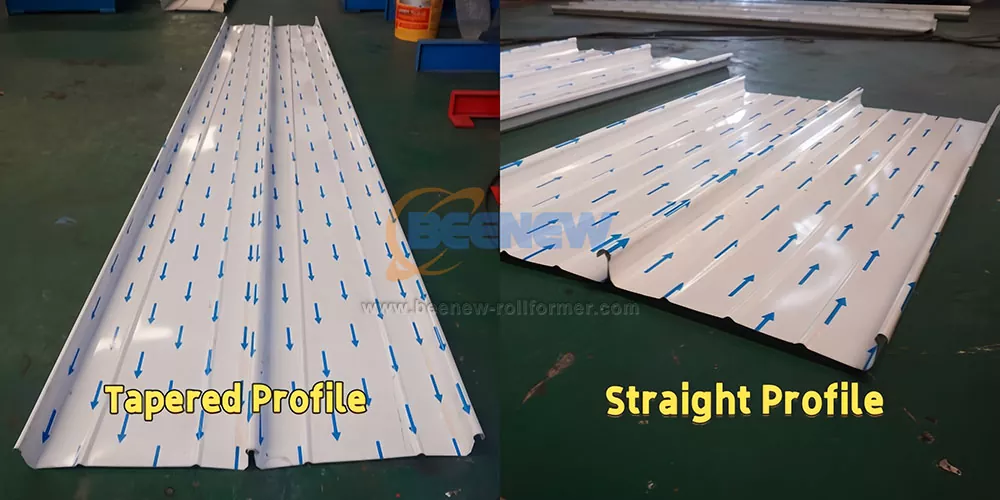

Bu çatı kaplama makinesi, metal çatı kaplama işlemleri için özel olarak tasarlanmış bir soğuk rulo şekillendirme makinesidir. Öncelikle YX65 serisi dik kenet çatı levhaları üretiyor ve maça kalıbını değiştirmeden eş zamanlı olarak 280/400/500/600 mm'lik dört etkili genişlik üretebiliyor. Büyük kamu binaları (yüksek hızlı tren istasyonları, havaalanları, stadyumlar vb.) için alüminyum-magnezyum-manganez ve renkli kaplamalı çelik dik kenet çatıların inşası için uygundur ve bina metal çatı kaplama işlemleri için temel bir ekipman parçasıdır.

Üretim Süreci

Rulo besleme → Rulo açma → Manüel uzunluğa göre ön kesme → Besleme kılavuzu → Soğuk rulo şekillendirme → Hidrolik sonradan kesme → Bitmiş ürün toplama. Tüm süreç otomatiktir ve yalnızca 1-2 operatör gerektirir.

Parametreler

1. Panel Tipi ve Boyutları

Çatı Paneli Profil Yüksekliği: 65mm (YX65 serisi çekirdek tanımlayıcı)

Etkili Üretim Genişliği: 300/400/500/600mm

Hammadde Besleme Genişliği: Yaklaşık 472/575/675/775mm

2. Uyumlu Hammaddeler

Malzeme: Renk kaplı çelik sac (PPGI), galvanizli sac, alüminyum-magnezyum-manganez sac

Kalınlık: Çelik sac 0,35-0,8 mm, alüminyum sac 0,4-1,2 mm

Verim Gücü: 235-350MPa

3. Performansı Oluşturmak

Geçişler Oluşturma: 14 geçiş

Şekillendirme Hızı: 8-20m/dak

Gerilim: 380V/50Hz/3 fazlı

4. Ekipman Özellikleri

Genel Makine Boyutları: Yaklaşık 5800*1600*1500mm (20GP konteyner taşımacılığına uygundur)

Toplam Makine Ağırlığı: 5,5-7 ton

Motor Gücü: Ana motor 7,5kW + hidrolik motor 2,2kW (çift motorlu konfigürasyon)

Yapı ve Konfigürasyon: Ekipman, tam PLC otomatik kontrolüne sahip 7 temel bileşenden oluşan entegre bir üretim hattıdır:

1. Açıcı: Manuel tip, maksimum yük kapasitesi 3-5 ton, bobin iç çapı 508±30 mm için uygundur;

2. Ön kesme makinesi: PLC ile bağlantılı olup, malzeme israfını azaltmak için hammadde uzunluğunu önceden hesaplayabilir;

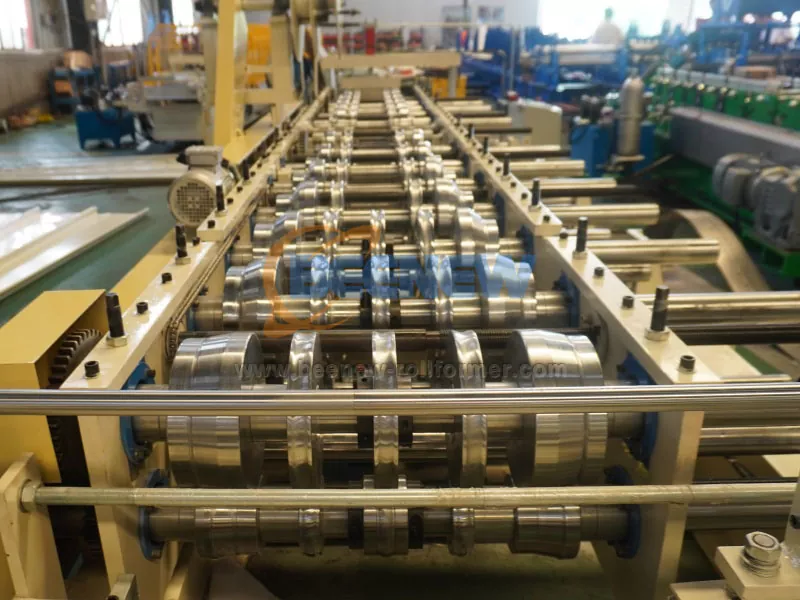

3. Ana şekillendirme makinesi: Makine gövdesi H450 çelikten kaynaklanmıştır, silindirler krom kaplı ayna kaplamalı 40Cr çeliktir, şaft çapı 75-80 mm, dişli/dişli tahrikidir;

4. Hidrolik son kesme makinesi: Kesme bıçağı malzemesi Cr12Mov (ısıl işlem HRC58-62), 1 milyon katı aşan kesme ömrü, makine durdurulduğunda bile kesme doğruluğu garanti edilir;

5. PLC kontrol sistemi: Dokunmatik ekranla, tam otomatik kesme ve sayımı gerçekleştirmek için üretim partisini, uzunluğunu ve miktarını girebilir;

6. Boşaltma rafı: Bitmiş ürünün uygun şekilde taşınması için 3 set elektriksiz silindir rafı;

7. Birlikte verilen aletler: Yerinde çatı kurulumuna uygun, manuel dikiş kelepçelerinin ve elektrikli dikiş kelepçelerinin her biri için 1-2 set.

İşletme ve Satış Sonrası Bilgiler

1. Teslim Süresi: Yaklaşık 45 iş günü;

2. Minimum Sipariş Miktarı: 1 adet;

3. Ödeme Yöntemi: TT/L/C;

4. Sevkiyat Limanı: Xiamen Limanı, Çin;

5. Satış Sonrası Garanti: 1 yıl garanti (temel bileşenler için 2 yıla kadar uzatılabilir), 24 saat teknik destek, yurt dışı mühendis yerinde servis mevcuttur;

6. Sertifikalar: CE/ISO/SGS ve diğer uluslararası standartlarla uyumludur.

Uygulamalar

Dik kenet profilleri konut ve ticari binalarda yaygın olarak kullanılmaktadır. Hem çatı montajında ​​hem de duvar kaplamasında kullanılırlar. Basit ve cömert, güzel ve sağlam. Ark bükme makineleri ve bükme makineleriyle birlikte kullanıldığında çeşitli şekilleri karşılamak için kullanılabilir.
