Z Aşık Yapma Makinesi

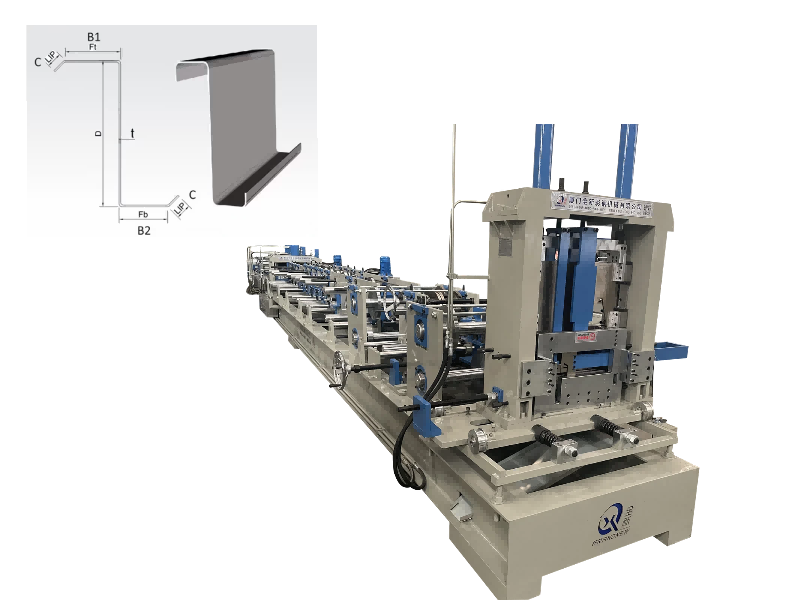

Z aşık rulo şekillendirme makinesi

Beenew Machinery, Çin'deki Z-tipi aşık rulo şekillendirme makinelerinin en eski üreticilerinden biridir ve 75/100/125/150/200mm standart genişliklerde ve özelleştirilmiş boyutlarda Z-tipi aşıklar için komple çözümler sağlayabilir.

Bu şekillendirme makinesi Z tipi aşıklar üretebilir ve aynı zamanda C tipi aşıklarla da uyumludur. Üretilen çelik aşıklar, sıcak haddelenmiş çelik sacdan soğuk bükme ile yapılmış, hafif ve çatı aşık özelliklerine uygundur. Büyük ve orta ölçekli binaların çatı ve duvar desteğinde yaygın olarak kullanılırlar ve çelik yapı binaları için temel bileşen üretim ekipmanıdırlar.

Z tipi aşıklar: Z şeklinde kesiti, ince duvarları, hafifliği, mükemmel kesit performansı ve yüksek mukavemeti ile sadece çatı kaplama için değil aynı zamanda duvar yapısal desteği ve zemin kirişleri için de kullanılabilirler ve çelik yapı binalarında yaygın olarak kullanılan aşık tipidirler.

Makine Özellikleri

Ruloları/şimleri değiştirmeden farklı boyutlarda aşıklar üretir; 60-250 mm boyutlar arasında bir dakika içinde hızlı geçiş, bu aralıkta boyut sınırlaması olmadan, hammadde tasarrufu.

Ön kesim sistemi ile donatılmıştır (isteğe bağlı son kesim ile); farklı boyutlara göre aletleri değiştirmeye gerek yok; zımbalar aşık ağı ve flanşlar üzerinde herhangi bir pozisyonda yapılabilir; Kabartma ve logo gravürünü destekler.

Basit işletme ve düşük bakım maliyetleri; Kapsamlı güvenlik koruması için koruyucu kapak, acil durum anahtarı ve hata önleme programı ile donatılmıştır.

İşleme uzunluğu toleransı ±0,5 mm; Q235 akma dayanımına sahip hammaddelerle uyumlu; istikrarlı bitmiş ürün kalitesi.

Teknik Parametreler

Çekirdek parametreler: Web işleme genişliği 100-600 mm, flanş 10 mm, inceleme kalınlığı 0,5 mm; 1,5-3 mm renkli kaplamalı sac (PPGI) ve galvanizli sacın (GI) işlenmesi; üretim hızı yaklaşık 15 m/dak.

Makine Bileşenleri

Bobin açma makinesi: Maksimum genişlik 600 mm, maksimum yük 5000 kg, pasif/hidrolik çalışma modları.

Soğuk bükme şekillendirme ana ünitesi: 11-15 hadde istasyonu, merdaneler GCR15 krom kaplı çeliktir (HRC58-62°), ana şaft 80 mm masif 45# çeliktir ve 18,5kw Şangay elektrik motoruyla tahrik edilir.

Kesme ve delme cihazı: Kesiciler/kalıplar Cr12 ile işlenmiş çeliktir (HRC58-62°), hidrolik istasyon motoru 5,5KW, nitelikli sütun tipi kesme kullanılır.

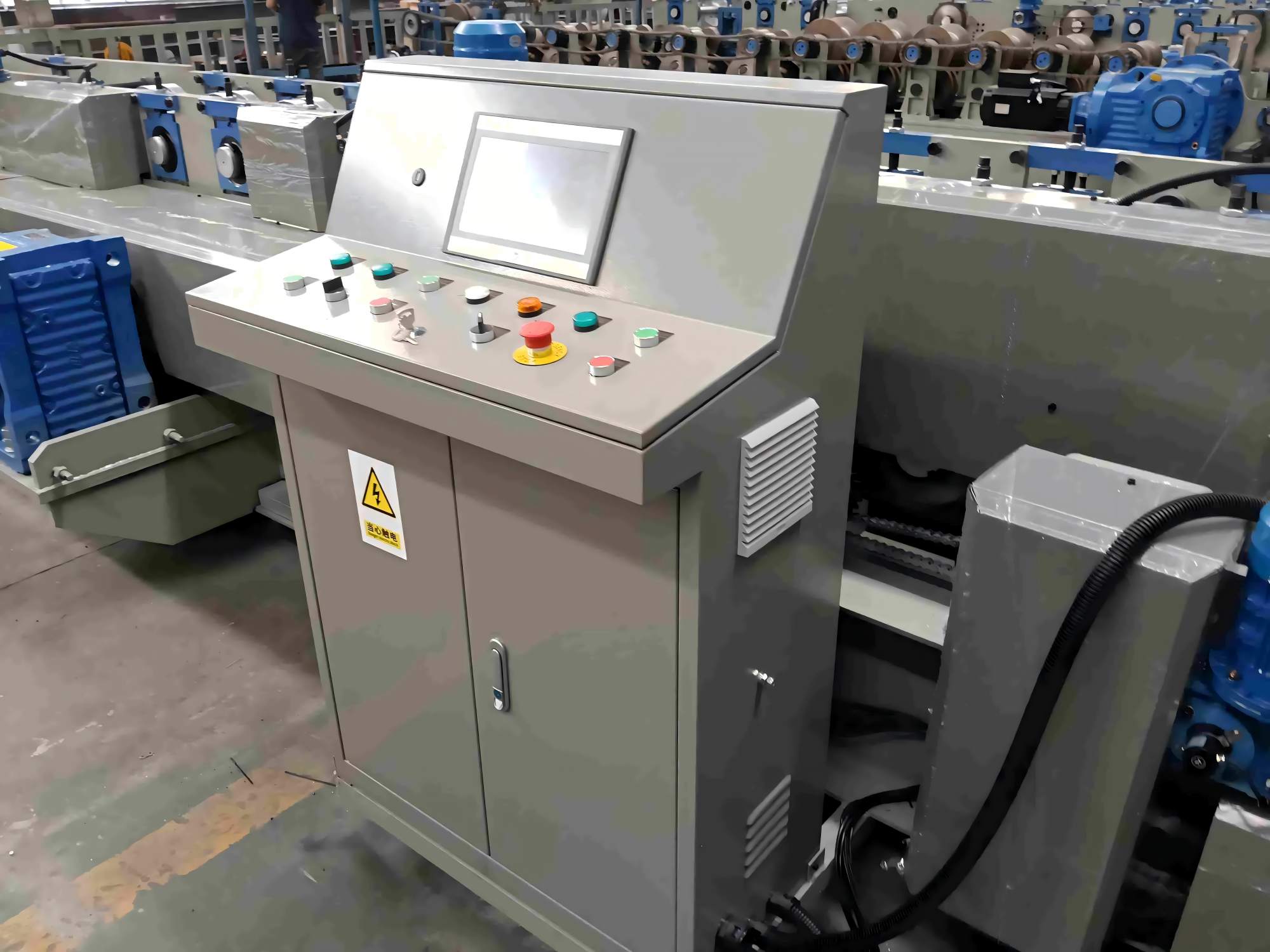

PLC kontrol kabini: Delta PLC + Omron kodlayıcı, dokunmatik ekran çalışması, uzunluk hatası ±2mm, Çince ve İngilizceyi destekler, 380V/50HZ üç fazlı (özelleştirilebilir).

Hidrolik pompa istasyonu: 46# hidrolik yağı, Huade solenoid valfleri, 5.5kw motor, fan soğutması.

Üretim destek platformu: Motorsuz tip, uzunluk 2m.

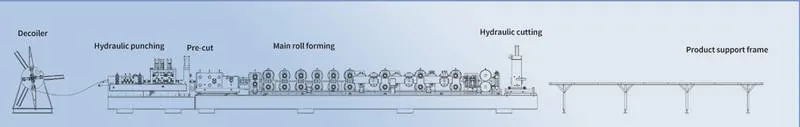

Üretim Süreci Akışı

Bobin açma makinesi → Şekillendirme mandreli → Hidrolik sistem → Otomatik kontrol sistemi → Adım adım şekillendirme mekanizması → Otomatik kesme mekanizması → Bitmiş ürün alma tablosu. Temel işlemler hidrolik delme ve hidrolik kesmeyi içerir.

Z-Tipi ve C-Tipi Aşıklar Arasındaki Farklar

Her ikisi de çelik yapı aşıklarıdır, ancak temel farklılıkları yedi açıdan yatmaktadır. Z tipi aşıklar geniş açıklıklı, yüksek eğimli çatı uygulamalarında daha avantajlıdır:

C tipi aşıklar 90° açıya sahiptir ve duvar ve zemin kirişlerinin inşasında kullanılır; Z tipi aşıkların açısı <90° olup daha fazla esneklik sunar ve yüksek eğimli çatılara uygun çatı ve duvar desteği için kullanılır.

Z tipi aşıklar sürekli olarak üst üste bindirilebilir, geniş açıklıklı metal binalar için uygundur, C tipi aşıklar ise üst üste bindirilemez.

Z tipi aşıklar daha yüksek mukavemete sahiptir ve tarım ve endüstriyel binalar için uygun olan ağır yapıları destekleyebilir ancak daha yüksek kurulum gereksinimlerine sahiptir; C tipi aşıkların mukavemeti biraz daha düşüktür ancak kurulumu daha kolaydır.

Z tipi aşıklarda çatı eğimi ne kadar fazla olursa düşey bükülme kesit modülünden yararlanma oranı da o kadar yüksek olur, C tipi aşıklarda ise bu özellik yoktur.

Destek Hizmetleri

1997 yılında kurulan ve merkezi Xiamen, Fujian'da bulunan Beenew Machinery, çeşitli rulo şekillendirme makinelerinin özelleştirilmiş üretiminde uzmanlaşmıştır. Ürünlerimiz IAF/SGS/CE sertifikalarına sahiptir ve 80'den fazla ülkeyle işbirliği yapıyoruz. Fabrikamızı 2.000'den fazla müşteri ziyaret etti. Ekipman 20 yılı aşkın bir garantiyle birlikte gelir.

Satış Sonrası Hizmet

Makinenin tamamı için bir yıllık garanti, 24 ay ücretsiz onarım ve ömür boyu teknik destek. Garanti süresi boyunca tamir edilemeyen parçalar ücretsiz olarak değiştirilecektir (nakliye masrafları müşteriye aittir).

Depozito alındıktan sonra 35 gün içinde teslimat. Özelleştirilmiş ekipman mevcuttur.

Fabrikamızı ziyaret eden müşterilerimiz, ekipmanların kurulumu, çalıştırılması ve teknik personel konularında yüz yüze eğitim alabilmektedir.

Paketleme, güçlendirme, sterilizasyon ve yükleme de dahil olmak üzere eksiksiz bir lojistik hizmetleri yelpazesi sunarak küresel nakliyeyi gerçekleştiriyoruz.

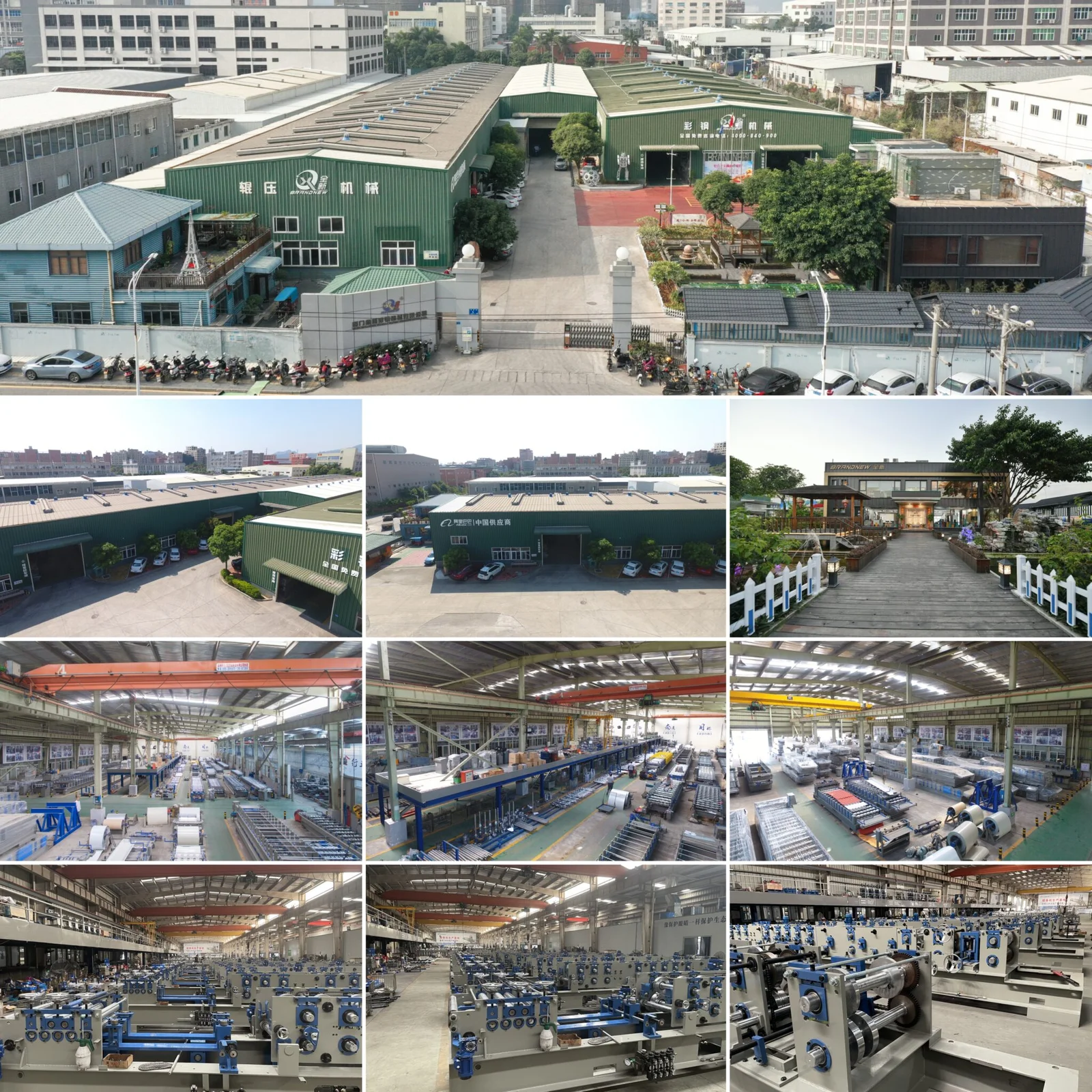

yeni fabrika
